应用场景：需时调峰 应急电源 平滑负荷 智慧能源
分布式储能既包括与分布式发电（主要为分布式光伏）相结合的
储能装置，又包括户用储能等独立的用户侧储能装置。即插即用型分
布式储能系统即采用标准化的功率接口与信息接口，实现储能系统在
配电网的接入，主要用于户用储能、办公区或产业园区储能以及偏远
地区离网供电系统。产品规划以模组化设计为中心思想，采用标准化
的功率接口和信息接口，可灵活组合匹配，满足不同场景下的用户需
求。
分布式储能系统主要由双向储能变流器模块、变流器
控制器、储能电池、BMS系统、远程协调控制器组成
储能系统的特
（1）支持光伏组件直连，无需外加光伏逆变
（2）具备并网和离网双运行模式，满足无电地区用户使用需求；
（3）落地一体式设计，可拆装结构，便于安
（4）免费提供 Web及手机 App远程监,通过手机app或者电脑可以监控电源运行情况和下发控制指令
（5）支持 WIFI直连；
（6）支持多机并联运.并网模式不限定并联数量，支持离网多机并联，限定主从式，一个主机做为电压源，其他并联设备跟随
（7）3kW/5kWh（单相）、5kW/15kWh（单相）
（8）EPS切换时间大于5ms，小于100毫秒，可能会中断
产品，满足不同用户用电需求。
储能系统的接入方
分布式储能设备交流侧具备并网接口和 EPS接口，并
网接口用于与电网连接，实现与电网的能量双向交换；EPS接口用于
重要负荷的紧急供电，也可用于无电地区的用电负荷供电。
对于并网用户，储能设备的并网接口可直接接入负载端插座，也
可接入配电箱或配电柜，EPS接口直接用于电网断电情况下的紧急负
荷供电。
对于无电地区用户，储能设备的并网接口闲置，EPS接口直接用
于对用电负荷供电，电能来自光伏板或电池。当白天光照充足的情况
下，光伏板为所有用电负荷供电，剩余电量对电池充电；当晚上无光
照或阴雨天气情况下，电池为所有用电负荷供电。
华德信达分布式储能系统免费提供Web及手机APP远程监控功
能
网页监控包括八个子界面，分别为整体监控、全局监控、单设备
监控、统计分析、实时事件、历史曲线、历史事件、统计报表，可通
过点击左拉按钮隐藏界面选取功能栏。
其它功能：输出过载能力120%
详细介绍，文档下载里查看！
|
设备型号
|
F-S （単相）
|
F-L （単相）
|
F-PLUS （三相）
|
|
交流并网参数（输入输出) EPS断电切换时间：大于5ms‹100ms
|
|
额定视在功率（VA）
|
3000
|
5000
|
10000
|
|
额定电压 （V）
|
230
|
230
|
230 （相）/400 （线〉
|
|
額定电流（A）
|
13
|
21.7
|
14.5/HI
|
|
頻率（Hz）
|
50/60
|
50/60
|
50/60
|
|
功率因数
|
0.8超前~0.8滞后
|
0.8超前-0.8滞后
|
0.8紐前7）.8滞后
|
|
THD （額定功率）
|
<3%
|
<3%
|
<3%
|
|
交流髙网参数（输出）
|
|
额定视在输出功率（VA）
|
3000
|
5000
|
10000
|
|
最大视在输出功率（VA）
|
3600
|
6000
|
11000
|
|
峰值输出視在功率（VA）
|
5400. 10秒
|
8000. 10移
|
12000. 10秒
|
|
并离网切换时间（ms）
|
<100
|
<500
|
<25
|
|
額定输出电压（V）
|
230
|
230
|
230 （相）/400 （线〉
|
|
額定输出频率（Hz）
|
50/60
|
50/60
|
50/60
|
|
额定输出电流（A>
|
13
|
21.7
|
14.5/相
|
|
最大输出电流（A）
|
16
|
26
|
16/111
|
|
输出THD（线性负载）
|
<3%
|
<3%
|
<3%
|
|
电池参数（输入输出〉
|
|
电池类型
|
LEP
|
LEP
|
LEP
|
|
额定电压（V）
|
46.8
|
216
|
50.4
|
|
电池容量（Ah）
|
110
|
70
|
720
|
|
电池能量lOO%DOD （Wh）
面板显示方式
|
5000
触摸按键+指示灯
|
15000
触摸按键+显示屏
|
36000
|
|
可用能量80%DOD （Wh）
|
4000
|
12000
|
28800
|
|
光伏参教（輸入）
|
|
最大功率（W）
|
4600
|
/
|
14850
|
|
最大电压（V）
|
580
|
/
|
900
|
|
MPPT电压范围（V）
|
125-550
|
/
|
400-800
|
|
启动电压（V）
|
125
|
/
|
320
|
|
額定输入电压（V）
|
360
|
/
|
720
|
|
MPPT数量/输入电流（A）
|
2/11
|
/
|
2/18.6
|
|
效率
|
|
电池能量转换效率
|
86%
|
90%
|
89%
|
|
光伏最大转换效率
|
97.6%
|
/
|
95%
|
|
|
|
集成保护
|
过/欠压、过流、过温/低温、孤岛、SOC过高/过低、绝缘阻抗低、短路保护等
|
|
基本参数
|
|
工作温度（℃）
|
0-40
|
|
储存温度（℃）
|
-15-50
|
|
相对湿度（非冷凝〉
|
0-90%RH
|
|
工作海拔（m）
|
<2000
|
|
冷却方式
|
自然散热
|
自然故热
|
风冷
|
|
噪声（dB）
|
<40
|
<40
|
<60
|
|
重量（kg）
|
100
|
140
|
240
|
|
尺寸（高•宽・厚mm）
|
1270・560・220
|
1470.590.270
|
1900*650*340
|
|
防护等级/安装方式
|
IP32 （室内)/落地式
|
|
并网标准
|
VDE-AR-N 4105/AS4777/CEI 0-21A/DE0126-1-1
|
|
安全标准
|
IEC 62109-1&2, IEC 62040-1
|
|
注：
|
产品更新换代 恕不通知客户 。资料滞后产品的，以交货的新产品为准
|
3kw，5kwh 5度电的，没有显示屏幕，是功能指示灯和触摸按键。如下图

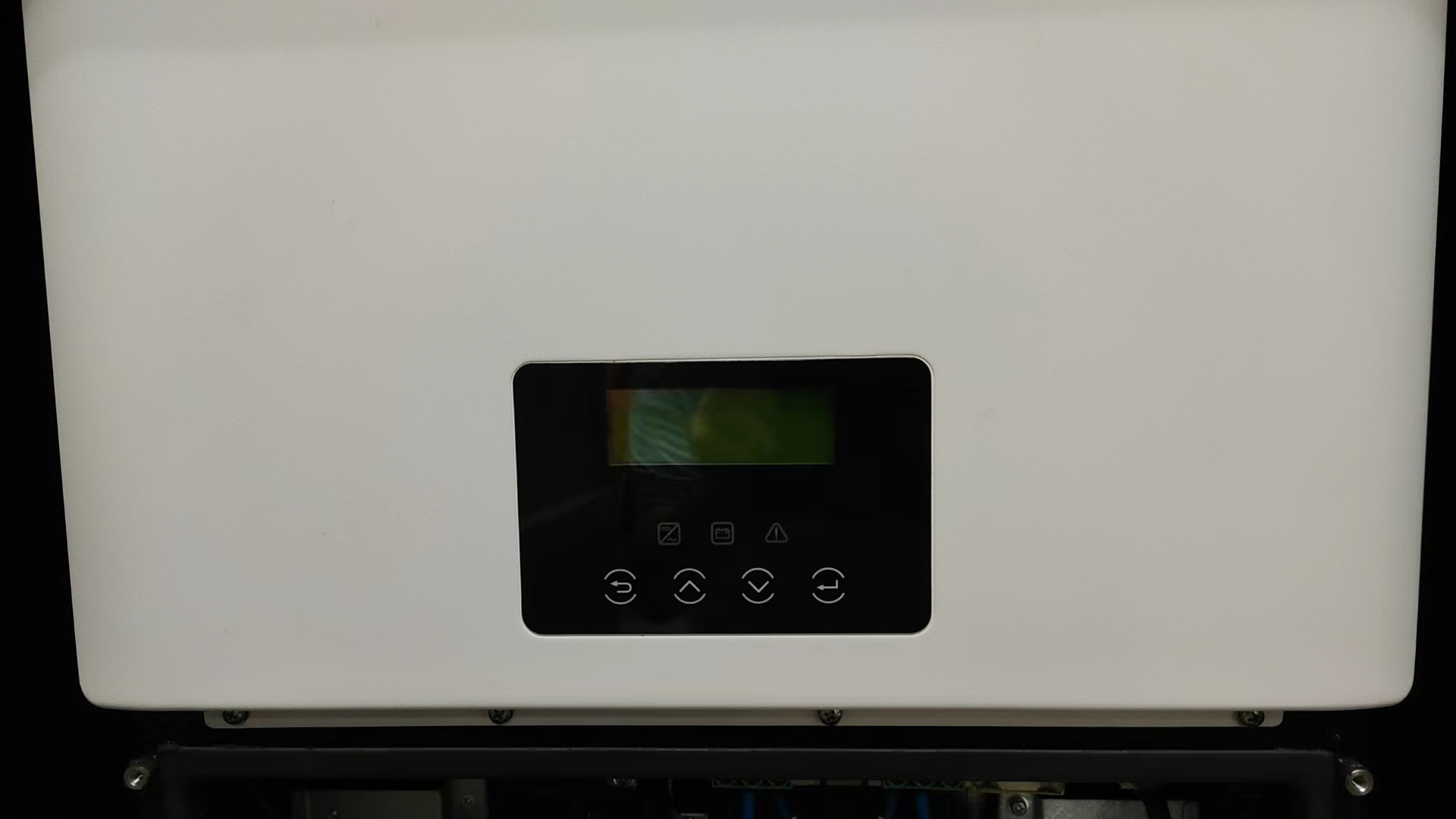

5kw，15kwh 15度电的，有显示屏幕，和触摸按键。如下图
屏幕和按键（指示灯和按键），都在机箱内。起到防护作用。
货期：2-3台货期，3周左右。
