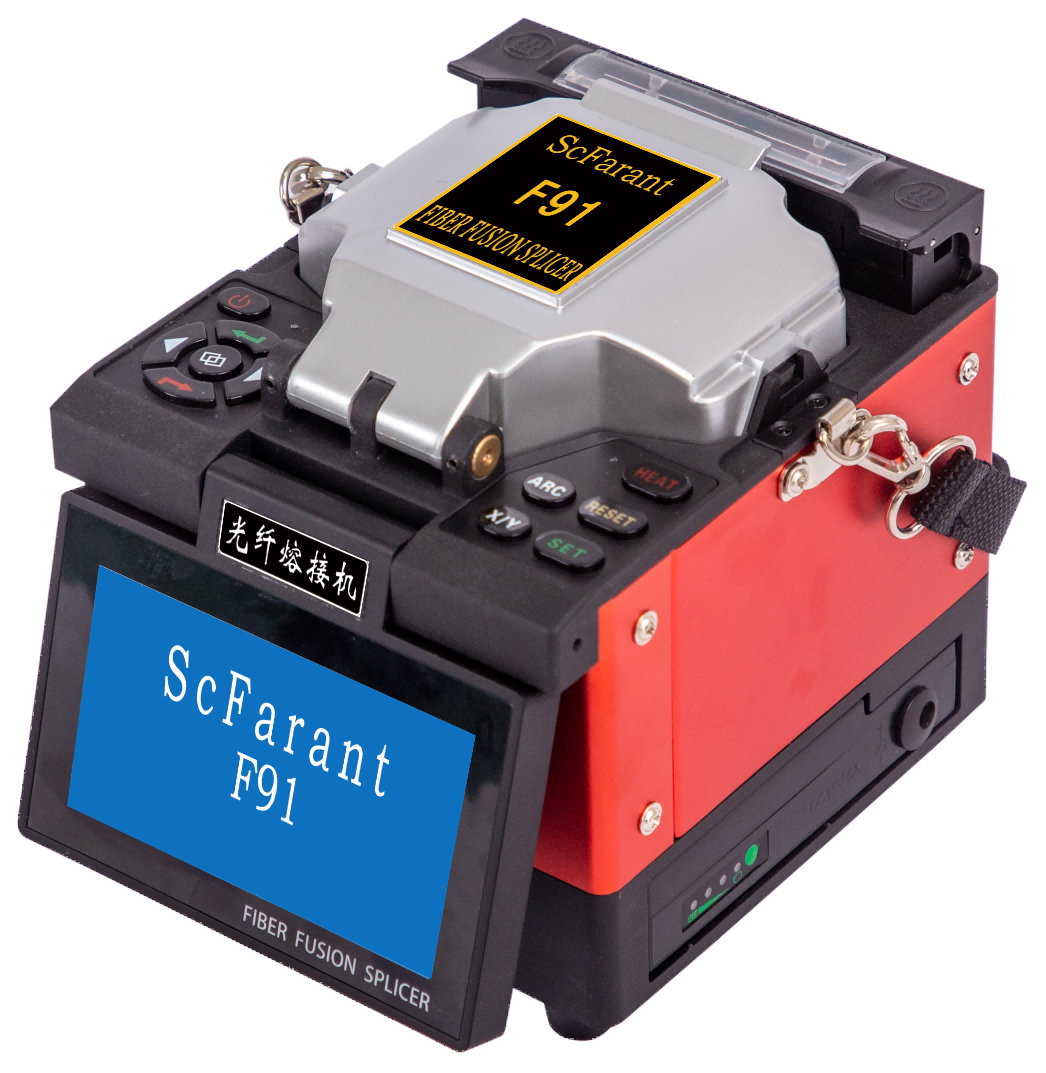

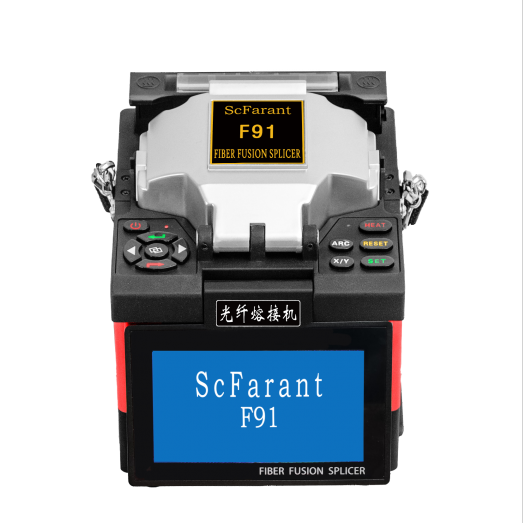

产品特点
◇ 热炉自动加热功能（不用按加热键，热炉盖合上自动开始加热）；触屏操作；大功率照明灯
◇ 热炉预加热功能，选择预加热功能可以，提高热缩管加入速度，
◇ 多功能夹具；可拆卸电池；电池可熔接200次
◇ 体积小重量轻；损耗低，外观设计新颖，小巧便携，机身尺寸仅有130*154*132mm，重量1.95kg（含电池）。
4.3英寸高清触摸屏，操作简单、灵活。
大功率照明灯
大功率双照明灯设计，方便夜间作业，放置光纤更轻松
多功能夹具
三合一光纤夹具，适配多种光纤。
独特防风盖设计
防风盖内无排线设计，视场照明灯故障率更低。
可拆卸电池
本产品标配5200mAh电池，可完成熔接、加热循环200次。
标准配置
|
编号
|
名称
|
数量
|
编号
|
名称
|
数量
|
|
1
|
熔接机主机
|
1
|
7
|
光纤剥线钳
|
1
|
|
2
|
电池
|
1
|
8
|
皮线开剥器
|
1
|
|
3
|
光纤切割刀
|
1
|
9
|
冷却托盘
|
1
|
|
4
|
备用电极
|
1
|
10
|
携带箱
|
1
|
|
5
|
AC交流适配器
|
1
|
11
|
合格证
|
1
|
|
6
|
说明书
|
|
注：热炉自动加热功能，光纤需放在热炉右侧的V型槽里，下压光纤触发自动加热功能。靠后不能触发，靠前可以触发。
产品介绍图片

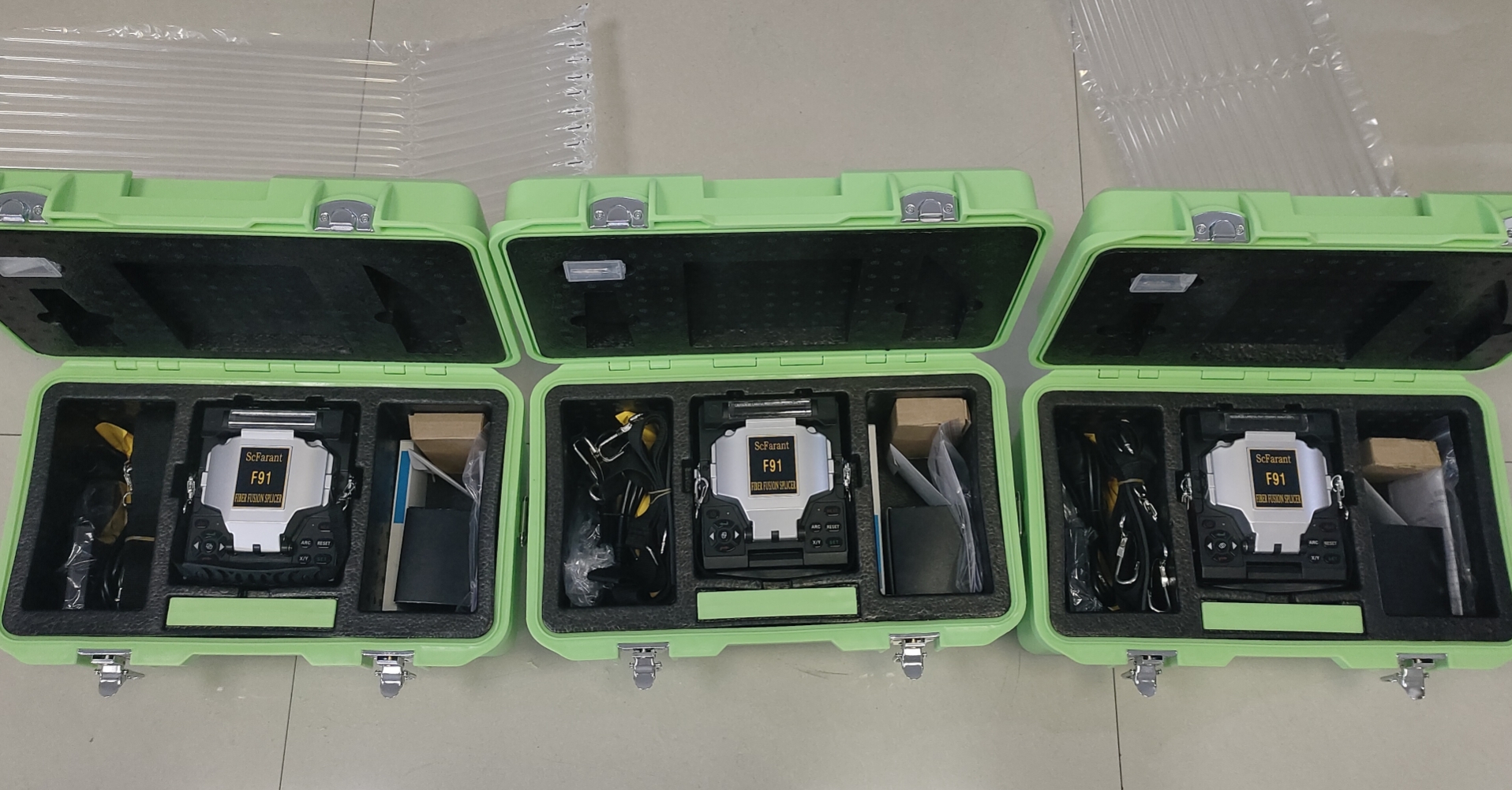

车间实物图片
|

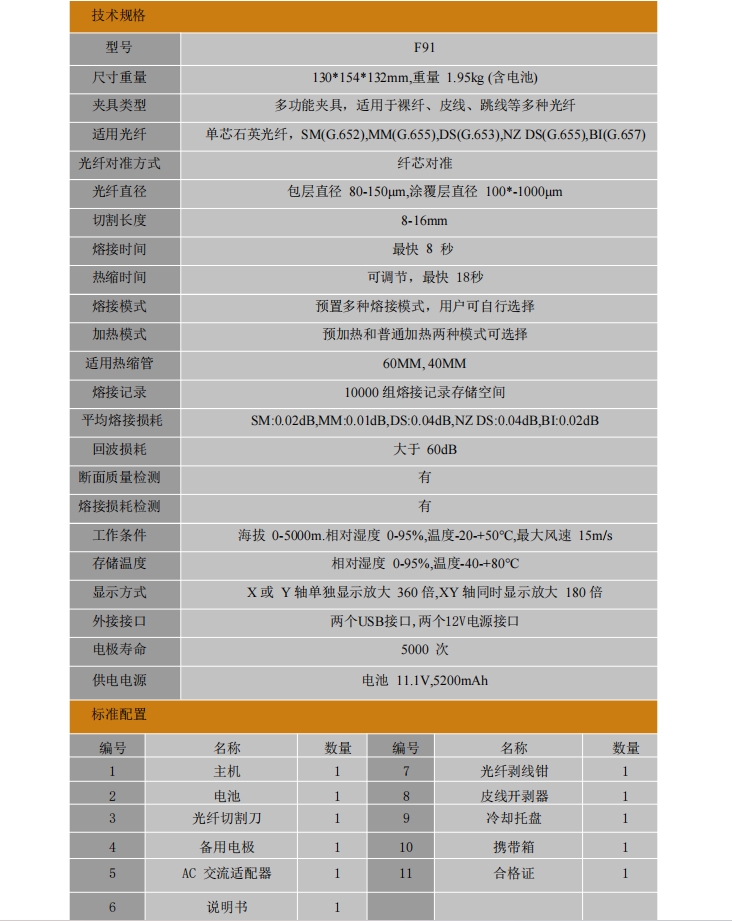

型号
|
F91
|
|
尺寸重量
|
130*154*132mm,重量 1.95kg (含电池)
|
|
夹具类型
|
多功能夹具，适用于裸纤、皮线、跳线等多种光纤
|
|
适用光纤
|
单芯石英光纤，SM(G.652),MM(G.655),DS(G.653),NZ DS(G.655),BI(G.657)
|
|
光纤对准方式
|
纤芯对准
|
|
光纤直径
|
包层直径80-150μm,涂覆层直径100*-1000μm
|
|
切割长度
|
8-16mm
|
|
熔接时间
|
最快8秒
|
|
热缩时间
|
可调节，最快18秒
|
|
熔接模式
|
预置多种熔接模式，用户可自行选择
|
|
加热模式
|
用户自行调节（可选自动加热）
|
|
适用热缩管
|
60MM, 40MM
|
|
熔接记录
|
3000组熔接记录存储空间
|
|
平均熔接损耗
|
SM:0.02dB,MM:0.01 dB,DS:0.04dB,NZ DS:0.04dB,BI:0.02dB
|
|
回波损耗
|
大于60dB
|
|
断面质量检测
|
有
|
|
熔接损耗检测
|
有
|
|
工作条件
|
海拔0-5000m.相对湿度0-95%,温度-20-+50℃,最大风速15m/s
|
|
存储温度
|
相对湿度0-95%,温度-40-+80℃
|
|
显示方式
|
X或Y轴单独显示放大300倍,XY轴同时显示放大100倍
|
|
外接接口
|
Mini USB 口，以太网口
|
|
电极寿命
|
5000 次
|
|
供电电源
|
电池 11.1V,5200mAh
|
