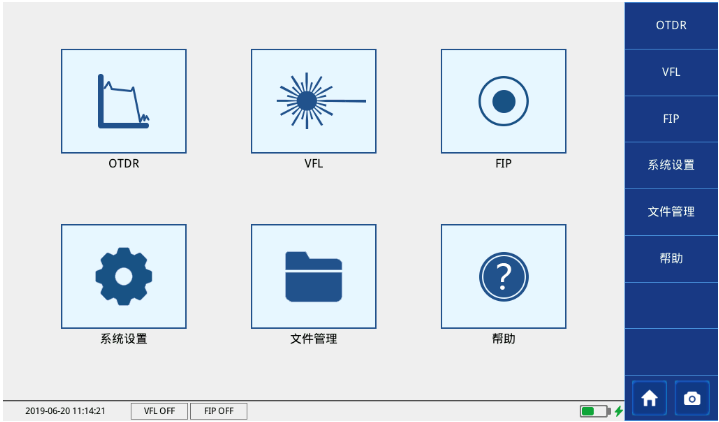

本产品主页简介
本产品主页提供OTDR（光时域反射仪）/VFL（可视故障定位）/FIP（光纤端面检测）等三种可选测试模块功能和系统设置/文件管理/帮助等三种管理模块功能，
直接点击各模块，即可进入对应的模块操作页面。主页界面见下图所示。

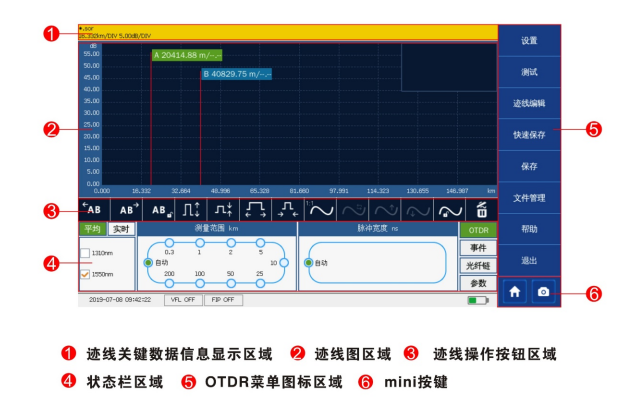

OTDR功能模块主页界面说明

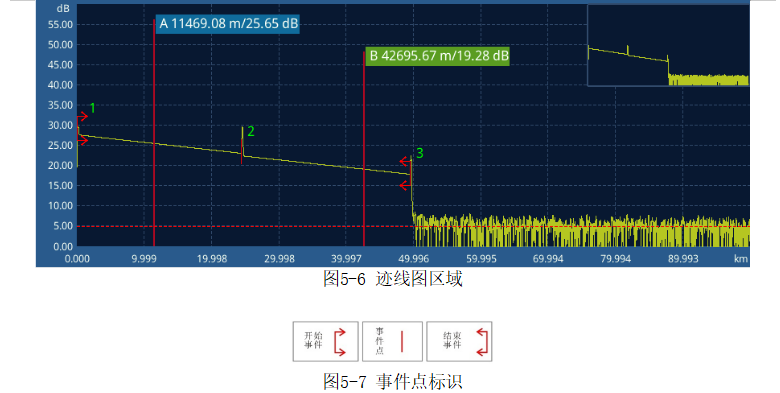

迹线图区域说明

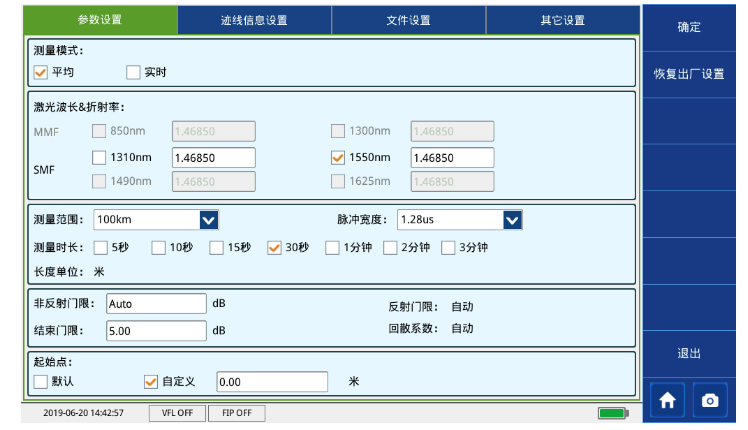

参数设置

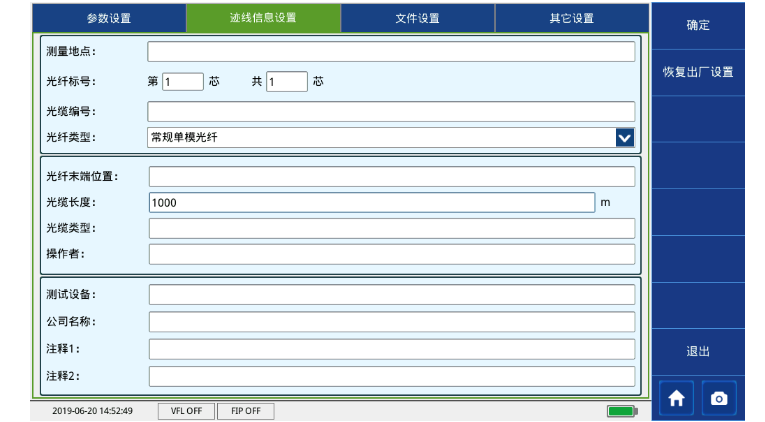

迹线信息设置

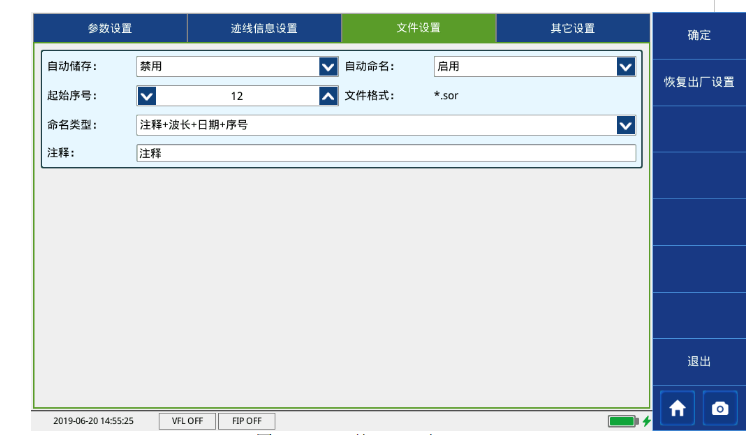

文件设置

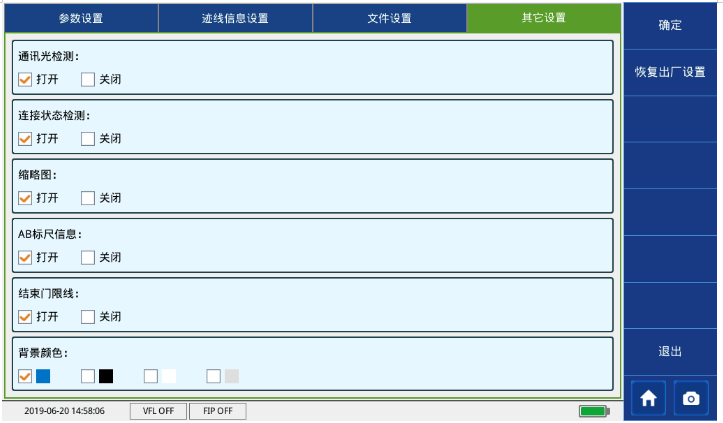

其它设置
|
技术规格1
|
|
波长(nm)
|
850/1300
|
1310/1550
|
1490
|
1625
|
|
动态范围(dB)2
|
20/18
|
35/34
|
40/38
|
32
|
30
|
344
|
365
|
|
脉冲宽度(ns)
|
20、40、80、160、320、640、1280
|
5、10、20、40、80、160、320、640、1280、2560、5120、10240、20480
|
|
事件盲区(m)3
|
1m
|
1m
|
|
衰减盲区(m)3
|
3m
|
3m
|
|
显示屏幕
|
7寸触摸屏，1024*600
|
|
线性度(dB/dB)
|
±0.05 dB/ dB
|
|
损耗阈值(dB)
|
0.05
|
|
损耗分辨率(dB)
|
0.001
|
|
采样分辨率(m)
|
0.125至8
|
|
采样点
|
32K
|
|
距离不确定度(m)
|
±(1 m + 5×10-5×距离+取样间距)
|
|
测量范围(km)
|
0.3至200
|
|
典型实时刷新时长
|
1s
|
|
迹线存储容量
|
SD卡（≥8G）,＞10000条
|
|
测量时长
|
5秒、10秒、15秒、30秒、1分钟、2分钟、3分钟可选
|
|
一般规格
|
|
接口类型
|
|
尺寸（H×W×D)
|
234×65×177mm
|
光接口
|
FC/UPC(PC、APC可选)
|
|
重量
|
1.363kg
|
数据接口
|
USB接口
|
|
温度
|
运行温度 -10℃至50℃
|
|
|
存储温度-40℃至70℃
|
VFL可视故障定位
|
|
相对湿度
|
0%至95%（非冷凝）
|
波长
|
650nm
|
|
电源
|
锂电池；连续工作时间≥8小时
|
输出功率(dBm)
|
≥-3
|
|
保修期
|
24个月
|
测试最远距离
|
3km
|
|
|
|
FIP光纤端面检测输入
|
|
输出制式：PAL/NTSC
|
可视区域：0.3*0.28mm
|
信号输入接口：USB接口
|
|
备注：1、技术规格描述了用典型PC型连接器进行测量时仪器的保证性能。不考虑由于光纤折射率导致的不确定度。
2、动态范围是在最大脉冲宽度、平均时间3分钟条件下测得的数据。动态范围是在200km/20480ns/3min条件下测得的数据。
3、盲区测量条件：反射事件在10Km以内,回损为45dB,用最小的脉宽进行测量。
4、带滤波器下测得的动态范围。
5、不带滤波器下测得的动态范围。
|
特殊规格产品，需要定制，供货周期1-2周。
