MTP-200X系列产品是一款便携式多功能测试平台，高清触摸 大屏设计，可应用于光纤网络周期中的各个阶段。自动、手动、多波 长同时测量与分析功能，红光源辅助、超强PC分析软件等功能使操作 更便捷、测量更精确。MTP-200X系列产品是为城域网/FTTx网络测试量 身设计的一款仪表。

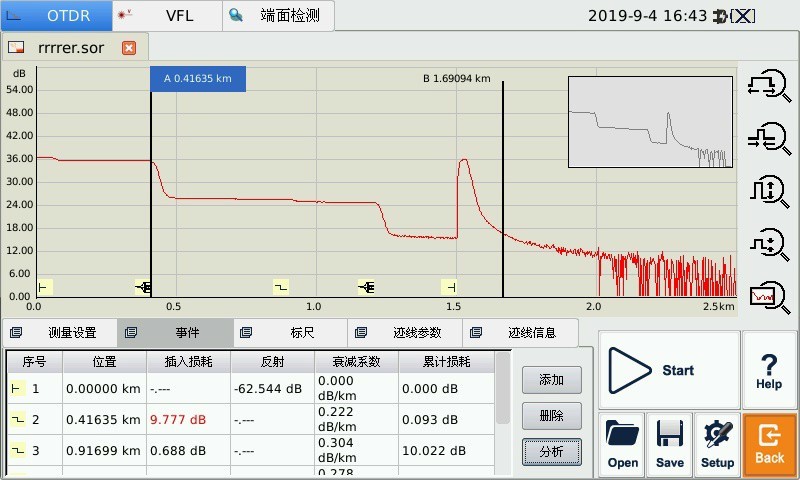

多功能、高性能的OTDR测试
● 动态最高可达50dB
● 盲区小：事件盲区0.8m，衰减盲区4m
● 自动/手动测试与分析
● 多波长测试
● 可见光源功能辅助
● 可进行在线测试及分路器穿通测试（1625/1650nm带滤波器）
● 单多模应用可选，可支持四波长OTDR模块
● 故障定位，光纤长度/损耗/回损测量，连接头/熔接点/分路器/宏弯/光纤末端识别
● 局域网/城域网/FTTx应用
● 符合GR-196-CORE标准
● SOR 和 JPG格式迹线保存
● 灵活的文件命名模板
便携式、多功能抗震防摔平台设计
● 重量轻，含电池仅2.1kg
● 美观、高强度护角设计
● 符合人体工程学原理，易于操作使用
● 具有故障定位功能
● 可通过网络远程控制
● 优化电池管理可支持10小时测试
超大高清彩色触摸屏设计
● 7寸触摸屏，防水、防尘、防震设计
● 反应灵敏、显示清晰、操作便捷

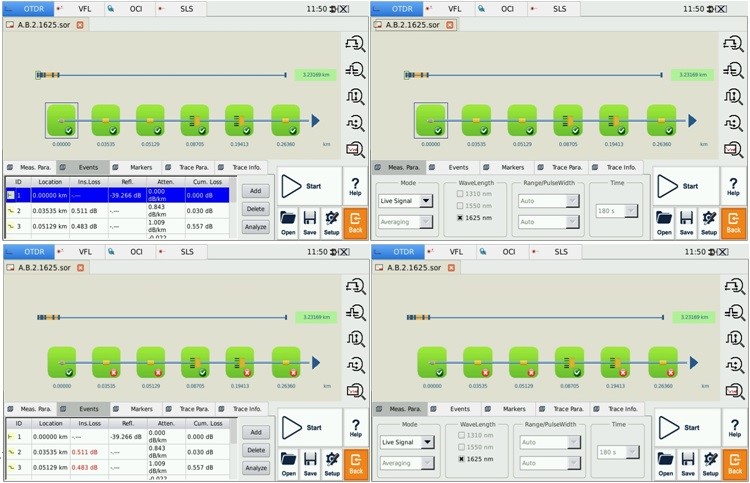

Link Image纤镜图功能（选配）
● Link Image纤境图智能测试功能：图形化显示各个事件
● 各事件损耗插入损耗、反射等显示
● 各事件Pass/fail判定
● 穿通分路器环境可显示分路器符号
强大的MTP Suite PC分析软件
● 迹线详细分析与对比功能
● 批量修改和批量打印功能
● 双向测试分析功能
● 远程控制功能（可选）
● CSV格式报告输出
网络远程控制功能（可选）
● 轻松快速组网
● 可实现远程控制仪表操作

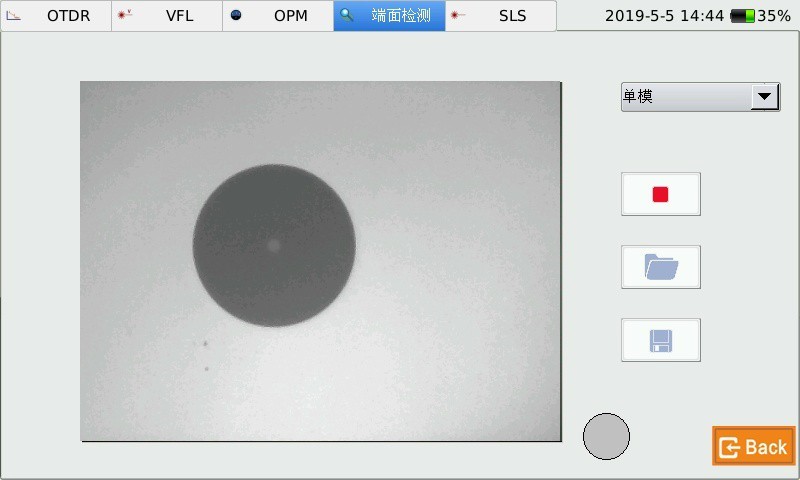

光纤端面检测功能（可选）
● 焦距轮调，可快速调焦
● 高精度，清晰显示
● 可应用于多种标准适配器

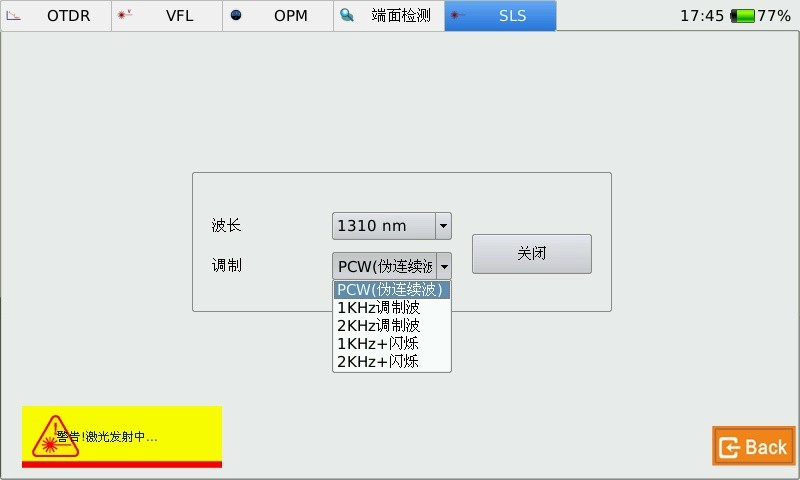

稳定光源功能（可选）
● 波长同OTDR
● 高精度，操作便捷

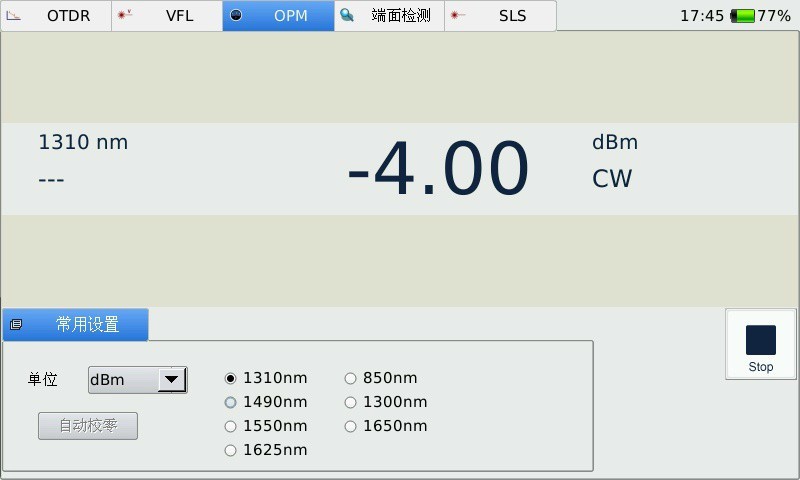

普通光功率计功能（可选）
● 多波长校准
● 高精度
● 操作便捷
|
SR-200X系列
|
|
显示
|
8寸TFT触摸屏 (800×480)
|
|
数据接口
|
2个USB; 1个RJ-45 LAN 10/100 Mbit/s
|
|
数据存储
|
8G内存卡
|
|
供电方式
|
锂充电电池 / AC适配器
|
|
电池使用时间
|
10小时连续操作
|
|
工作温度
|
-20℃ ~ 50℃
|
|
保存温度
|
-40℃ ~ 60℃
|
|
相对湿度
|
0~95%（无结露）
|
|
重量
|
2.1kg
|
|
尺寸(长×宽×高)
|
290×175×75 mm
|
|
OTDR 模块
|
波长(±20nm)
|
动态范围(dB)（1）
|
事件盲区(m)（2）
|
衰减盲区(m)（2）
|
|
MTP-200-20VC
|
1310/1550
|
38/37
|
0.8
|
4
|
|
MTP-200-20VD
|
1310/1550
|
45/43
|
0.8
|
4
|
|
MTP-200-20VF
|
1310/1550
|
50/48
|
0.8
|
4
|
|
MTP-200-31VCPL
|
1310/1550/1625
|
43/41/40
|
0.8
|
4
|
|
TP-200-33VC
|
1310/1550/1650
|
42/40/39
|
0.8
|
4
|
|
MTP-200-40VC
|
850/1300/1310/1550
|
23/28/38/36
|
1
|
4.5/4.5/4/4
|
|
距离范围
|
单模: 1.3, 2.5, 5, 10, 20, 40, 80, 160, 240Km
|
|
多模: 1.3, 2.5, 5, 10, 20, 40Km
|
|
脉冲宽度
|
单模: 5ns, 10ns, 30ns, 100ns, 300ns, 1µs, 2.5µs, 10µs, 20µs
|
|
多模: 5ns, 10ns, 30ns, 1µs, 2.5µs
|
|
平均时间
|
Quick, 15s, 30s, 45s, 60s, 90s, 120s, 180s
|
|
激光器类型
|
LD
|
|
光接口
|
FC/PC (可互换SC, ST和LC)
|
|
测距精度
|
±(1m + 10-5×距离+取样间距)
|
|
衰减测量精度
|
±0.05 dB/dB
|
|
反射测量精度
|
±4 dB
|
|
可见红光源
|
输出功率≥-3dBm
|
调制频率: 1Hz
|
有效距离: 5Km
|
|
MCI100 光纤端面检测功能（选配）
|
|
显示点阵
|
400×300µm
|
|
精度
|
≤1.5µm
|
|
调焦
|
手动调焦
|
|
显微镜尺寸
|
Ø32×175mm
|
|
LS100稳定光源功能（选配）
|
|
波长 (±20nm)
|
同 OTDR 的工作波长
|
|
输出功率
|
≥-7dBm
|
|
PM100普通光功率计功能（选配）
|
|
校准波长
|
850, 1300, 1310, 1490, 1550, 1625, 1650nm
|
|
测量范围
|
-70 ~ +6dBm (-60 ~ +6dBm @ 850nm)
|
|
探测器类型
|
InGaAs
|
|
显示分辨率
|
0.01dB
|
|
精度
|
± 5% ± 0.01nW (±0.5dB@850nm)
|
* 上述参数如有变化，恕不另行通知。
注：
(1) 动态范围是在最大脉冲宽度、平均时间3分钟条件下测得；
(2) 盲区测量条件：反射事件在0.6Km处，反射强度<-45dB，事件盲区用5ns脉宽进行测量，衰减盲区用10ns脉宽进行测量。
订购信息： 标准配置：
主机，锂电池，CD光盘 (含用户手 册和 仿真软件)，AC电源适 配 器，便携包，保修卡，校准证书，装箱单。
可选配功能模块：
LS100：稳定光源模块（同OTDR）
PM100：普通光功率计模块
MCI100：OCI光纤端面检测探头
RC100: 远程控制功能模块 LM100: Link Image功能模块
